PZ座式圓盤給料機是物料輸送的一種輔助設備，通常用于從料倉、漏斗和其它容器向運輸機械或器具連續供給容重不大于2500Kg/m3的塊狀、顆粒狀物料，給料精確并能減低物料的粉碎作用。PZ座式圓盤給料機適用于冶金、煤炭、建材、化工、電力部門及機械化鑄造車間等精確連續均勻的給料。PZ座式圓盤給料機的工作環境溫度為-40度到+40度，不適于輸送流動性太差或流動性特別好的物料。
一、主要技術性能參數
型 號 | PZ8 | PZ10 | PZ12 | |||||
圓 盤直 徑 | mm | 800 | 1000 | 1250 | ||||
電 動 機 | 型號 | Y132S-6B3 | YCT200-1 | Y132S-6B3 | YCT200-1 | Y132M1-6B3 | YCT200-2 | |
功率 | kw | 3.0 | 5.5 | 3.0 | 5.5 | 4.0 | 7.5 | |
轉速 | r.p.m | 960 | 250-1250 | 960 | 250-1250 | 960 | 250-1520 | |
圓 盤轉 速 | r.p.m | 6.3 | 1.6-0.8 | 6.3 | 1.6-8.0 | 6.3 | 1.6-8.0 | |
生產率 | m3/h | 7.0 | 1.8-9.0 | 13.0 | 3.4-17.0 | 26.0 | 7.0-34.0 | |
外 形 尺 寸 | 長 | mm | 1996 | 2335 | 2096 | 2437 | 2450 | 2791 |
寬 | mm | 860 | 1130 | 960 | 1230 | 1485 | 1505 | |
高 | mm | 920 | 920 | 920 | 920 | 1136 | 1136 | |
物 料 | zui大塊度 | mm | 40 | 50 | 60 | |||
容量 | Kg/m3 | ≤2500 | ||||||
型 號 | PZ16 | PZ20 | PZ25 | PZ31 | ||||||
圓 盤直 徑 | mm | 1600 | 2000 | 2500 | 3150 | |||||
電 動 機 | 型號 | Y160M-6B3 | YCT225-1 | Y160L-6B3 | YCT225-2 | Y200L1-6B3 | YCT250-2 | Y200L2-6B3 | YCT280 | |
功率 | Kw | 7.5 | 11.0 | 11.0 | 15.0 | 18.5 | 22.0 | 22.0 | 30.0 | |
轉速 | r.p.m | 970 | 250-1250 | 970 | 250-1250 | 970 | 264-1320 | 970 | 264--1320 | |
圓 盤轉 速 | r.p.m | 6.3 | 1.6-8.0 | 4.5 | 1.2-6.0 | 4.5 | 1.2-6.0 | 3.2 | 0.8-4.2 | |
生產率 | m3/h | 55 | 14-70 | 80 | 21-150 | 150 | 40-210 | 220 | 56-300 | |
外形 尺寸 | 長 | mm | 2810 | 3160 | 3308 | 3694 | 3829 | 4244 | 4647.5 | 5133 |
寬 | mm | 1805 | 1805 | 2080 | 2080 | 2510 | 2510 | 3150 | 3150 | |
高 | mm | 1136 | 1136 | 1258 | 1258 | 1258 | 1258 | 1570 | 1570 | |
物 料 | zui大塊度 | mm | 90 | 125 | 150 | 150 | ||||
容量 | Kg/m3 | ≤2500 | ||||||||

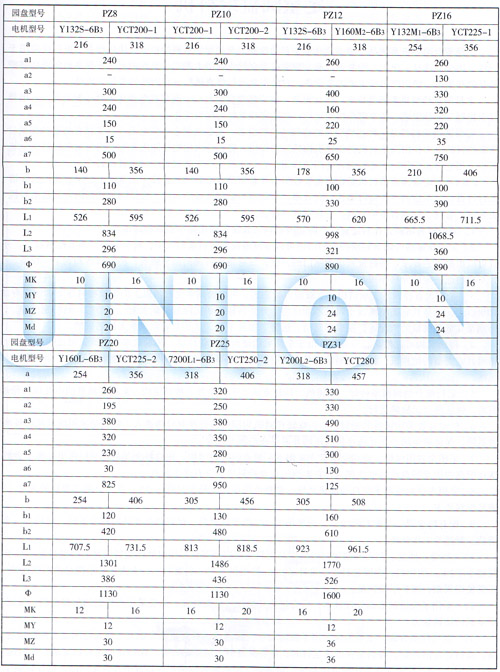

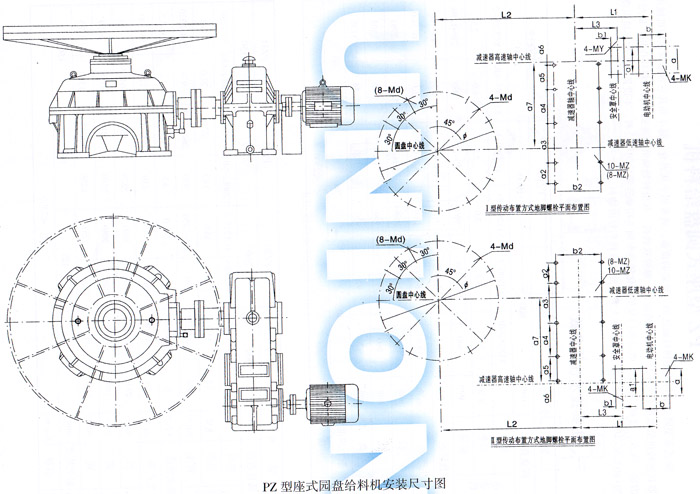

二、安裝尺寸圖及參數表
